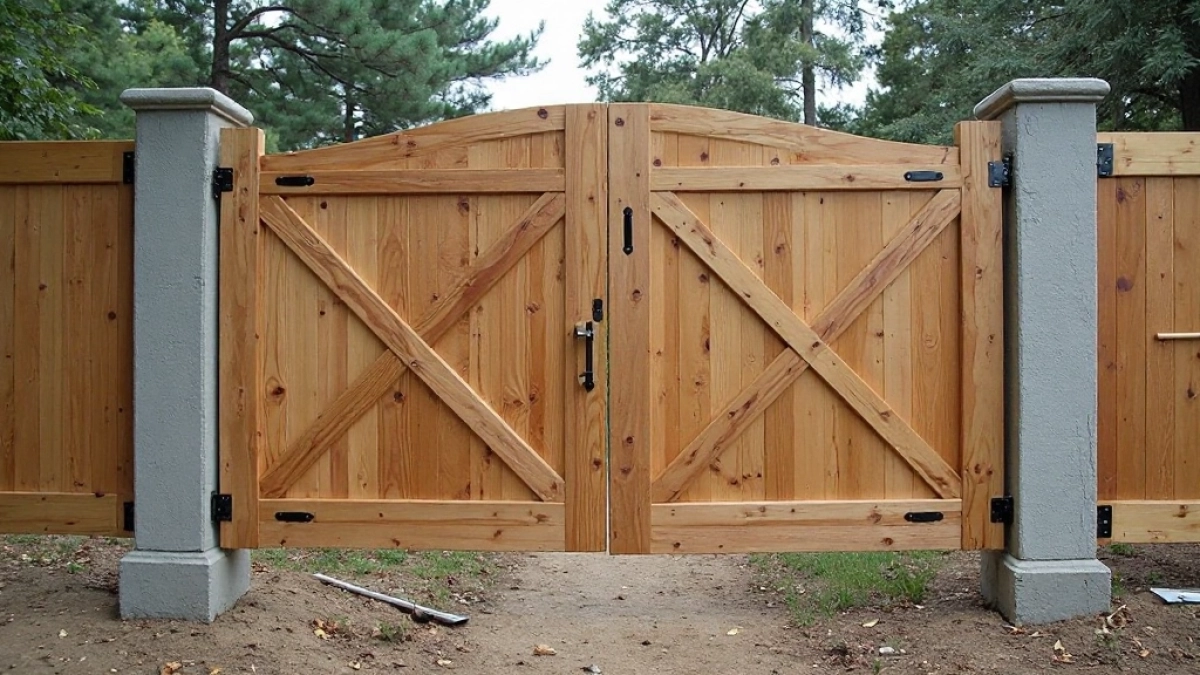

Montaż bramy dwuskrzydłowej na słupkach betonowych

Montaż bramy dwuskrzydłowej do słupków betonowych wymaga precyzyjnego przygotowania fundamentów i wypoziomowania, co zapewnia stabilność całej konstrukcji na lata. Kluczowe elementy to mocowanie zawiasów za pomocą kotew lub łapników, umożliwiające bezpośrednie przymocowanie skrzydeł o wadze do kilkuset kilogramów. Automatyzacja z siłownikami oraz regulacja ruchów skrzydeł gwarantują płynne otwieranie i bezpieczeństwo przed kolizjami. Te kroki pozwalają uniknąć typowych błędów, takich jak nierówności czy luzy, czyniąc bramę niezawodną dla codziennego użytku.

• Przygotowanie słupków betonowych pod bramę dwuskrzydłową
• Fundamenty pod słupki betonowe do bramy
• Wypoziomowanie słupków betonowych pod bramę
• Mocowanie zawiasów do słupków betonowych
• Zawieszanie skrzydeł na słupkach betonowych
• Automatyzacja bramy dwuskrzydłowej na słupkach
• Regulacja i zabezpieczenia słupków betonowych
• Pytania i odpowiedzi

Przygotowanie słupków betonowych pod bramę dwuskrzydłową

Słupki betonowe pod bramę dwuskrzydłową muszą wytrzymać obciążenia dynamiczne od masywnych skrzydeł i wiatru. Wybierz modele o przekroju prostokątnym, np. 15x15 cm lub 20x20 cm, z wbudowanymi tulejami na zawiasy. Sprawdź wytrzymałość na ściskanie powyżej 20 MPa, co zapobiega pęknięciom. Przed montażem oczyść powierzchnie z zabrudzeń i odtłuść miejsca mocowań. Taka podstawa gwarantuje trwałość konstrukcji bez deformacji.

Określ rozstaw słupków zgodnie z szerokością bramy, zazwyczaj 3-5 metrów między osiami. Dla bramy o szerokości 4 metrów słupki osadź w odległości 4,2 metra, uwzględniając grubość skrzydeł po 10 cm każde. Zmierz dokładnie, by zapewnić swobodny przejazd pojazdów o szerokości do 2,5 metra. Użyj taśmy mierniczej i sznurka do wyznaczenia linii. Precyzja na tym etapie minimalizuje późniejsze korekty.

Wymagane materiały

Przed wbetonowaniem zaznacz na słupkach wysokości montażu zawiasów – dolny na 20-30 cm od gruntu, górny na 1,8-2 m. Wierć otwory pod kotwy wiertarką udarową z wiertłem 14 mm dla śrub M12. Wypełnij ubytki zaprawą naprawczą. Przechowuj słupki w suchym miejscu, by uniknąć nasiąkania wilgocią. Te przygotowania usprawniają cały proces.

• Zmierz szerokość przejazdu i dodaj 20-40 cm luzu.
• Oczyść i zagruntuj powierzchnie słupków.
• Zaznacz punkty wiercenia ołówkiem murarskim.
• Sprawdź pionowość za pomocą poziomicy laserowej.
• Przymocuj tymczasowo szablon zawiasów.

Fundamenty pod słupki betonowe do bramy

Fundamenty pod słupki betonowe decydują o stabilności bramy dwuskrzydłowej, zwłaszcza przy obciążeniach od automatyki. Wykop doły o głębokości 80-100 cm, szersze o 20 cm od przekroju słupka. Wypełnij 20 cm żwirem i zagęść ubijakiem. Zbrojenie z prętów 12 mm w klatce przestrzennej wzmocni mieszankę. Wylej beton klasy C20/25 z domieszką mrozoodporną. Czekaj 48-72 godziny na wstępne stwardnienie.

Rozstaw dołów dopasuj do słupków – dla bramy 4-metrowej około 4,2 metra między centrami. Umieść słupki w dołach, kontrolując wypoziomowanie niwelatorem. Wlej beton stopniowo, wibrując mieszankę prętem. Zabezpiecz słupki deskami przed zabrudzeniem. Głębokość poniżej strefy przemarzania gruntu, np. 90 cm w Polsce centralnej, chroni przed pękaniem.

• Oznacz oś bramy kredą na podłożu.
• Wykop doły ręcznie lub minikoparką.
• Włóż zbrojenie i połóż podkładki pod słupki.
• Wylej beton do poziomu gruntu.
• Ochroń przed deszczem folią.
• Sprawdź stabilność po 7 dniach.

W warunkach gliniastych zwiększ głębokość do 120 cm i dodaj drenaż żwirowy. Dla słupków o wadze 150 kg każdy użyj szalunków z desek 2x10 cm. Po wylaniu sprawdź pionowość co 30 minut podczas wiązania. Beton osiąga 70% wytrzymałości po 7 dniach, pełną po 28. To podstawa bezobsługowej konstrukcji.

Czas wiązania betonu

Wypoziomowanie słupków betonowych pod bramę

Wypoziomowanie słupków betonowych to etap, gdzie drobne błędy powodują problemy z ruchem skrzydeł. Użyj niwelatora cyfrowego i poziomicy 2-metrowej. Osadź słupki na podkładkach regulacyjnych 5-10 mm. Kontroluj poziomość w dwóch płaszczyznach: poziomej i pionowej. Dostosuj klinami żwirowymi przed betonowaniem. Idealna pionowość poniżej 2 mm na metr wysokości zapewnia symetrię.

Podczas wylewania betonu wbij kliny drewniane i sprawdzaj co 15 minut. Po wstępnym związaniu usuń kliny i dobetonuj. Dla rozstawu 4 metrów odchylenie 5 mm powoduje luzy w zawiasach. Zastosuj sznur napinowy między słupkami dla linii prostej. Laserowy dalmierz przyspiesza pomiary. Precyzja tu oszczędza godziny regulacji później.

• Ustaw niwelator na osi bramy.
• Połóż poziomnicę na górze słupka.
• Dokręć podkładki śrubami.
• Sprawdź przekątną między słupkami.
• Oznacz odchylenia markerem.
• Popraw po 24 godzinach.

W terenie nachylonym terenu zastosuj ławy fundamentowe o długości 1 m. Słupki stalowe w otulinie betonowej dodają sztywności. Unikaj wylewania w deszczu – woda osłabia mieszankę o 20%. Po utwardzeniu zaimpregnuj odsłonięte krawędzie. Stabilne słupki to gwarancja płynnego otwarcia do 110 stopni.

Mocowanie zawiasów do słupków betonowych

Mocowanie zawiasów do słupków betonowych odbywa się kotwami chemicznymi lub mechanicznymi dla maksymalnej wytrzymałości. Wybierz zawiasy regulowane z łożyskami, nośnością 300-500 kg na sztukę. Wierć otwory 16 mm głębokości 120 mm pod kotwy M16. Wypełnij żywicą epoksydową i dokręć momentem 80 Nm. Rozstaw zawiasów pionowo 1,5-1,8 m. To połączenie przenosi momenty skręcające bez luzów.

Dla bezpośredniego mocowania użyj łapników z trzema otworami. Przykręć do betonu kołkami rozporowymi 12 mm. Reguluj bocznie i pionowo śrubami mimośrodowymi. Sprawdź symetrię obu słupków taśmą. Zawiasy górne montuj po dolnych dla równowagi. Wytrzymałość na wyrywanie przekracza 5 kN.

• Zaznacz punkty wiercenia szablonem.
• Wyczyść otwory sprężonym powietrzem.
• Wstrzyknij kotwę chemiczną.
• Dokręć zawias po 30 minutach.
• Testuj obciążenie ręcznie.
• Zabezpiecz antykorozyjnie.

W słupkach z tulejami wtopionymi zawiasy wciska się na wcisk z klinem. Dla bramy 200 kg łącznej masy stosuj cztery zawiasy. Unikaj spawania – powoduje naprężenia. Po montażu nasmaruj łożyska smarem litowym. To zapewnia 10 lat bezobsługowej pracy.

Alternatywą są stalowe profile osadzone w betonie z przyspawanymi płytami. Moment obrotowy reguluj podkładem. W warunkach wilgotnych wybierz kotwy ze stali A4. Precyzyjne mocowanie zapobiega opadaniu skrzydeł o 1 mm rocznie.

Zawieszanie skrzydeł na słupkach betonowych

Zawieszanie skrzydeł na słupkach betonowych zaczyna się od podniesienia za pomocą dźwigu ręcznego lub lewarka. Wsuń trzpień dolnego zawiasu pierwszy, kontrolując luz 2-3 mm od gruntu. Dopasuj górny zawias, regulując wysokość. Sprawdź równoległość skrzydeł sznurkiem. Otwórz na 90 stopni i zmierz odległości. Symetria zapobiega tarciu krawędzi.

Skrzydła o profilach 60x40 mm z wypełnieniem panelowym ważą po 80-120 kg. Użyj tymczasowych podpór drewnianych. Reguluj boczne mimośrodniki dla luzu 5 mm między skrzydłami. Testuj ręczne otwieranie 10 cykli. Luz podwozia 10-15 cm ułatwia odśnieżanie. Płynny ruch to znak poprawnego zawieszenia.

• Podnieś skrzydło we dwóch osobach.
• Wsuń dolny trzpień prostopadle.
• Dopasuj górny i dokręć.
• Sprawdź kąt otwarcia kątomierzem.
• Usuń podpory po teście.
• Nasmaruj mechanizmy.

Dla furtki obok bramy zsynchronizuj zawiasy na wspólnym słupku. Wymiar zderzaka między skrzydłami 20 mm. Wypełnij profile pianką montażową dla sztywności. Po zawieszeniu pomaluj odsłonięte śruby. Konstrukcja znosi wiatr 120 km/h bez ugięcia.

Automatyzacja bramy dwuskrzydłowej na słupkach

Automatyzacja bramy dwuskrzydłowej na słupkach betonowych wymaga siłowników ramieniowych o skoku 300-400 mm. Dobierz moc 300 Nm dla bramy 4 m i 250 kg. Montuj ramiona na wspornikach 50 cm od zawiasu. Podłącz do centrali 24V z enkoderami synchronizacji. Programuj czas otwarcia 10-15 sekund. Integracja z fotokomórkami blokuje na przeszkodach.

Instalacja zaczyna się od okablowania w rurze PCV 25 mm zakopanej 60 cm. Centrala steruje dwoma siłownikami niezależnie. Ustaw listwy krańcowe magnetyczne na 1 m od środka. Podłącz zasilanie z zabezpieczeniem nadprądowym 10A. Testuj synchronizację na sucho. Pełna automatyka podnosi komfort o 80%.

• Montuj siłowniki symetrycznie.
• Przeciągnij kable bez naprężeń.
• Programuj centralę pilotem.
• Dopasuj skok ramion.
• Zainstaluj fotokomórki 50 cm nad gruntem.
• Testuj 20 cykli.

Czas montażu automatyki

Wybierz modele z baterią awaryjną na 50 cykli. Aplikacja mobilna pozwala zdalne sterowanie. Dla słupków betonowych kotwienie wsporników kołkami 14 mm. Unikaj przeciążeń – max 50 cykli dziennie. System wykrywa zamarznięcia i zatrzymuje.

Regulacja i zabezpieczenia słupków betonowych

Regulacja słupków betonowych obejmuje korekty luzów zawiasowych i symetrii skrzydeł. Użyj klucza dynamometrycznego na 60 Nm dla śrub. Dostosuj mimośrodniki dla otwarcia 100-110 stopni. Zmierz odległości od podłoża niwelatorem. Zabezpiecz fotokomórkami i listwami brzegowymi. To eliminuje 90% awarii.

Zabezpieczenia to krańcówki magnetyczne i czujniki nacisku. Montuj listwę na dolnej krawędzi skrzydła, podłączoną do centrali. Fotokomórki IR o zasięgu 10 m wykrywają pieszych. Amortyzatory gazowe spowalniają zamknięcie. Sprawdź po regulacji obciążenie dynamiczne. Bezpieczeństwo spełnia normy PN-EN 12453.

• Zmierz luzy szczelinomierzem.
• Dokręć wszystkie mocowania.
• Testuj zatrzymanie na 5 cm.
• Dostosuj prędkość w centrali.
• Zaimpregnuj słupki silikonem.
• Zaplanuj przegląd co 6 miesięcy.

Dla wiatru powyżej 100 km/h dodaj odciągi stalowe 10 mm. Reguluj co sezon po zimie. Czujniki deszczu integrują z systemem. Pełna regulacja przedłuża żywotność do 20 lat. Konserwacja obejmuje czyszczenie i smarowanie łożysk. Stabilna brama służy bez usterek.

Pytania i odpowiedzi

• Czy brama dwuskrzydłowa może być montowana bezpośrednio do słupków betonowych?

  Tak, brama dwuskrzydłowa może być montowana bezpośrednio do słupków betonowych za pomocą łapników, kotew chemicznych lub mechanicznych. Kluczowe jest zapewnienie idealnego wypoziomowania i wypowania słupków oraz użycie wytrzymałych zawiasów dostosowanych do wagi bramy.

• Jak przygotować fundamenty pod słupki betonowe do montażu bramy?

  Fundamenty powinny mieć głębokość minimum 80-100 cm, zbrojenie stalowe i odpowiednią szerokość. Po wylaniu betonu wypoziomuj słupki i zabezpiecz je przed wilgocią, stosując wyprawę hydroizolacyjną.

• Jakie okucia i zawiasy wybrać do mocowania bramy dwuskrzydłowej?

  Wybierz ciężkie zawiasy regulowane o nośności odpowiadającej wadze bramy, profile stalowe ocynkowane oraz łapniki do betonu. Regulacja luzów zapewni symetryczny ruch skrzydeł.

• Jakie błędy montażowe najczęściej występują przy bramie dwuskrzydłowej na słupkach betonowych?

  Najczęstsze błędy to brak wypoziomowania słupków, niewłaściwa głębokość fundamentów, nieregulowane zawiasy powodujące asymetrię oraz pominięcie zabezpieczeń jak fotokomórki przy automatyzacji.
